Как изготовить корпус бинокля
Теперь нам необходимо изготовить футляры для линз. Это будут небольшие тубусы разного диаметра. Чтобы сделать тубус, подберите заготовку в виде круглого стержня диаметром немного больше диаметра изготовленной линзы. Для изготовления объектива возьмите заготовку в расчете на большую линзу и, намотав вокруг 2 — 3 слоя картона, промазанного клеем, создайте корпус объектива. Зафиксировав полученное сооружение изолентой или скотчем, дайте клею полностью высохнуть. Затем уже можно вынуть находящуюся внутри заготовку. Полученный корпус внутри и снаружи следует покрасить в черный цвет. Покраска необходима для избегания различных световых бликов. Установите в корпус большую линзу. Для этого используйте установочные кольца. В качестве колец могут послужить вырезанные из того же картона полоски. Их можно подклеивать изнутри корпуса в месте, где будет установлена линза, до плотного вхождения линзы. Можно и самостоятельно придумать способ крепления линз. Таким образом, вы получите трубу объектива вашего бинокля. Проделав то же самое для окулярной линзы, вы получите и окулярную трубу. Эти трубки необходимо вставить одна в другую. Обязательно следует обеспечить жесткую закрепленность труб относительно друг друга, и возможность окуляра перемещаться внутри объективной трубы. Длину трубок подберете экспериментально. Во избежание возможных ошибок следует учесть, что наибольшая совместная длина полученных труб должна быть близка к сумме фокусных расстояний окуляра и объектива. При подборе можно посоветовать отметить риску, где находится окуляр относительно объектива при смотрении вдаль. Отметьте также положение окуляра при разглядывании близких предметов. В этих пределах и будет перемещаться изготовленный вами объектив.
Сделавши все перечисленное, вы получили одну половину вашего бинокля. Повторив все операции еще один раз, вы получите вторую половину бинокля. Для их соединения в единое целое можно взять готовые, или вырезанные из жестяной банки, хомуты и закрепить их на трубах объективов. К этим хомутам крепятся держатели, соединяющие обе половинки бинокля. Впрочем, здесь вариантов крепления может быть множество. Все зависит от вашей выдумки и возможностей.
Рекомендуем купить
https://youtube.com/watch?v=GOoNHIOV5Mw
https://youtube.com/watch?v=GOoNHIOV5Mw
Как изготовить линзы для бинокля
Базовым элементом нашей конструкции будет плосковыпуклая собирающая линза, которую мы получим из обыкновенной перегоревшей лампочки накаливания.
Во избежание травм, руки предварительно необходимо защитить, надев перчатки. Аккуратно, чтобы не разбить наш шаблон и не пораниться, шилом удалите с цоколя лампочки вещество, которым центральный контакт закрепляется в лампочке. Удалите из колбы всю сердцевину, и вы получите заготовку для вашей будущей линзы.
Закрепите или подвесьте полученную колбу за цоколь
Медленно и осторожно налейте в колбу прозрачный нитроклей. Он должен заполнить дно колбы примерно на 15 – 20 миллиметров от низа колбы
При отсутствии нитроклея можно подыскать ему замену в виде клея для оргстекла, а у кого-то может быть в хозяйстве и прозрачный лак. Если сохранилась старая фотопленка, то ее также можно использовать, предварительно снявши с нее эмульсию, используя ацетон для ее растворения. Заливать нужно постепенно, несколько раз доливая выбранный наполнитель, каждый раз давши полностью стечь по стенкам колбы. Это необходимо, чтобы не образовалась дугообразная поверхность.
После полного затвердения заполнителя, в колбе получится линза, плоская с одной стороны и выпуклая с другой стороны. На качество линзы очень влияет качество стекла. Непригодны лампочки с шероховатым стеклом колбы или колбой, деформированной при литье. Также необходимо полностью удалить все надписи на стекле. Есть вариант заливки наполнителя не на дно колбы, а на ее сферическую боковую поверхность. Как правило, там отсутствуют всяческие надписи и более правильная сферическая форма. При помощи стеклолома нужно постепенно обломать края колбы до получения линзы и тщательно отшлифовать плоскую поверхность линзы медленными круговыми движениями мелкой наждачной шкуркой. От тщательности обработки зависит степень прозрачности линзы. Не следует заливать в колбу слишком много наполнителя. Количество наполнителя следует максимально ограничить в разумных пределах. Это связано с тем, что, имея разное тепловое расширение, в дальнейшем соединенные поверхности могут покоробиться и разрушиться.
Необходимо сделать две одинаковые по размерам плосковыпуклые линзы. Далее необходимо сложить их вместе, повернув друг к другу плоскими сторонами. Закрепите линзы в таком положении, используя обмотанную по окружности линз бумагу, обмазанную клеем, металлические круговые хомуты и даже скотч или изоленту. Закрепив линзы в таком положении, мы получим двояковыпуклую собирательную линзу, необходимую нам для объектива. Благодаря относительно малой выгнутости формы лампочки-заготовки, полученная линза будет обладать большим фокусным расстоянием.
Ту же самую процедуру проделаем, используя меньшие по размерам лампочки. Очень хорошо подойдут лампочки от автомобильных фар. Мы получим две плосковыпуклые линзы меньшего диаметра. Соберите из этих линз объектив. Но помните, что нам необходима двояковогнутая линза, если, конечно, вы не хотим наблюдать перевернутые изображения. Для этого маленькие линзы соберите воедино выгнутыми сторонами внутрь и закрепите в этом положении. Таким образом, мы уже получим объектив. Опять же, благодаря меньшему диаметру колбы исходной лампочки, у этой линзы будет меньшее фокусное расстояние.
Как сделать бинокль
Ну вот с теорией вроде бы разобрались, линзы подобрали, фокусные расстояния вычислили, теперь можно перейти непосредственно к сборке прибора.
Устройство бинокля
- Берем два листа плотной бумаги и окрашиваем их с одной стороны черной краской. Затем скручиваем из них две трубы, скручивать нужно таким образом, чтобы окрашенная сторона оказалась внутри (это исключит засветку при наблюдении). Длина каждой из труб должна быть примерно равна фокусному расстоянию объектива (F).
- Прикладываем очки к трубкам и скотчем закрепляем дужки к бумаге.
- Изготавливаем трубки для окуляров (они должны быть тоже окрашены с внутренней стороны). Прикрепляем к ним часовые лупы. Окулярные трубки должны входить в объективные с небольшим трением (усилием). Впоследствии при наблюдении, их нужно будет перемещать для наведения резкости самодельного бинокля.
- Между трубками объективов вставляем коробок спичек и закрепляем его скотчем.
Прибор готов. Стоит сразу отметить, что изображение в нем будет перевернутое. Если бинокль будет использоваться для наблюдения за звездами, то этот недостаток не играет никакой роли (ведь в космосе нет понятий «верх» и «низ»). Но если использовать прибор для наблюдения за наземными объектами, то следует сделать оборачивающую систему. Делается это добавлением к конструкции еще одной линзы.
Оборачивающая система

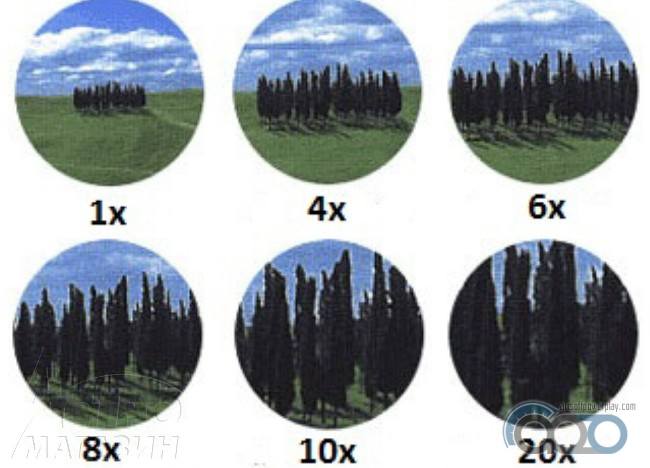

Добавляем к каждой трубке лупу. Располагаем их после окуляра, расстояние подбирается экспериментально (выйдет около f*2). Во время эксперимента, вы скорее всего обнаружите интересный факт: если после того как оборачивающий эффект появиться отодвигать линзу еще, то начнет расти кратность бинокля. Таким образом, можно довести увеличение до 50 крат, при приемлемой видимости.
Если деталей для изготовления бинокля не хватает, то можно сделать зрительную трубу (ее устройство показано на представленной выше схеме).
В тему:
На что способен самодельный бинокль
Хоть получившийся прибор не такой сложный (в плане оптической системы), тем не менее, он значительно расширяет возможности наших глаз. Если взглянуть через него на ночное небо, можно увидеть миллионы новых звездочек, которые невооруженным взглядом вообще не видны. Взглянув на юпитер, можно заметить его спутники. Ну конечно же луна приоткроет вам свои тайны.
Также можно наблюдать за пятнами на солнце. Для этого изображение бинокля проецируйте на непрозрачный экран.
Внимание! Ни в коем случае не смотрите через бинокль / зрительную трубу, на солнце это может привести к сильнейшему ожогу сетчатки глаза, что впоследствии может стать причиной слепоты. Если хочется вывести изображение на монитор компьютера, кто к окуляру прикрепляем вебкамеру, предварительно отсоединив у нее свой объектив
Расстояние от окуляра до матрицы камеры подбирается экспериментально
Если хочется вывести изображение на монитор компьютера, кто к окуляру прикрепляем вебкамеру, предварительно отсоединив у нее свой объектив. Расстояние от окуляра до матрицы камеры подбирается экспериментально.
Вот таким несложным способом, можно смастерить своими руками простенький бинокль, который возможно положит начало конструированию более сложных приборов.
